Линии ЛГС, 1000-1500 кг в час (опил/щепа, горбыль)

21 000 000 ₽

Запросить кп

Линии ЛГС, 1000-1500 кг в час (опил/щепа, горбыль)

Описание Характеристики Технологический процесс Основные узлы

В данном разделе представлены технологии по производству пеллет, способные перерабатывать различное древесное сырье с относительной влажностью 50-55%. Производительность 1000 и 1500 кг/ч.

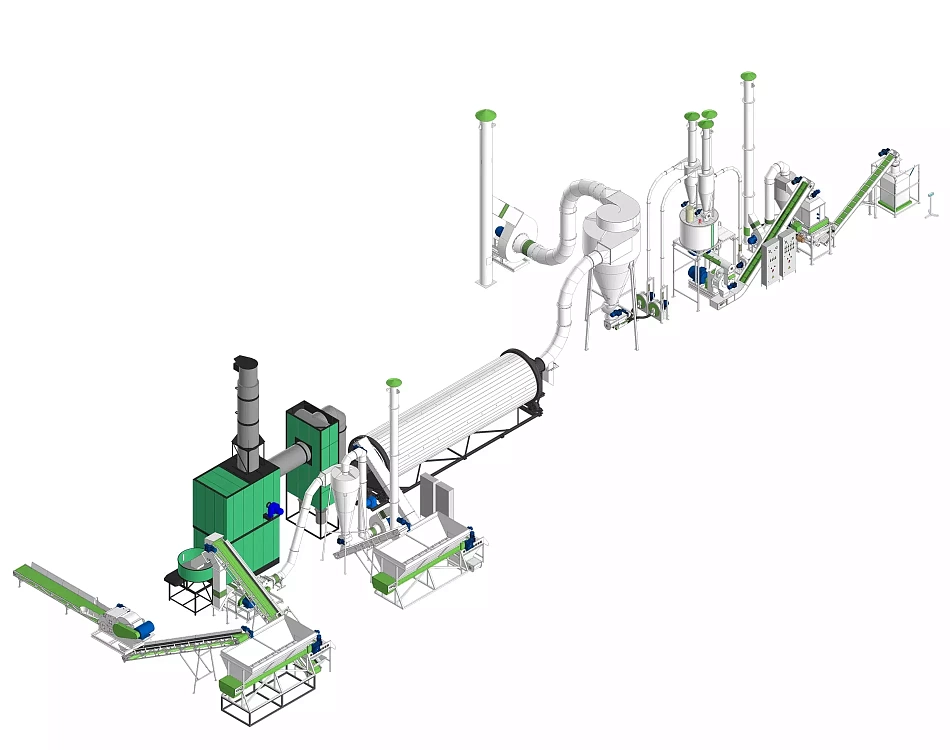

Линии включают в себя сушильный комплекс с автоматическим теплогенератором, участок предварительного измельчения щепы с молотковой дробилкой, а также, при использовании кусковых отходов в качестве сырья, участок измельчения горбыля/баланса с рубительной машиной.

Почти 10 лет опыта производства оборудования для изготовления пеллет, осуществления монтажей и пуско-наладок делают компанию ALB Group экспертом в области переработки биомассы, одной из лидирующих компаний на российском рынке. Мы смело заявляем - мы полностью берем на себя весь технологический процесс!

Выбирая сотрудничество с ALB Group вы получаете:

комплексную производственную линию под ключ: мы позаботимся обо всем от подбора нужной вам технологии до монтажа готовой линии;
долгосрочные прозрачные отношения: качественное сервисное обслуживание, постоянное наличие запасных частей, техническую поддержку;
заводскую гарантию 12 месяцев с возможностью продления.

Наименование	ЛГС-1000 (опил, щепа)	ЛГС-1000 (горбыль)	ЛГС-1500 (щепа)	ЛГС-1500 (опил, щепа)	ЛГС-1500 (опил, щепа, горбыль)
Производительность, кг в час	800 – 1000	800 – 1000	1200 – 1500	1200 – 1500	1200 – 1500
Установленная мощность, кВт	259	314	329	335	394
Необходимая площадь помещения, м2	350 – 450	400 – 500	600 – 750	650 – 800	700 – 1000
Максимальная высота, м	6,5	6,5	6,7	6,7	6,7
Кол-во персонала, чел	2 – 3	2 – 3	2 – 3	2 – 3	2 – 3
Цена, руб.	от 18 500 000	от 20 000 000	от 25 000 000	от 26 000 000	от 29 000 000

*большинство значений, указанных в таблице, являются базовыми для типовых линий. При реализации проекта каждая линия согласовывается индивидуально с Заказчиком, поэтому часть показателей, как правило, отличается от базовых значений.

Процесс производства можно условно разбить на участки:

Участок предварительного измельчения и подачи сырья

Для повышения уровня автоматизации линии сырье подается в механизированный бункер. Он удобен тем, что в него можно выгружать опил или щепу из ковша трактора или из кузова самосвала, а затем процесс идет автоматизировано – дно бункера представляет из себя конвейер (по дну ходят металлические скребки). Скорость подачи опила бункером регулируемая.

На выгрузке из бункера механизированного установлен сепаратор, предназначенный для отделения посторонних примесей. Часть щепы уходит на топку теплогенератора, а основная часть – поступает в молотковую дробилку для предварительного измельчения перед сушкой.

В случае переработки кусковых отходов (горбыль, баланс и т.д.) – в линию дополнительно устанавливается рубительная машина необходимой мощности (зависит от габаритов измельчаемого сырья и необходимой производительности). На выходе из рубительной машины получается щепа, которая по конвейеру подается в механизированный бункер.

Участок сушки

Предназначен для снижения влажности с 50-55% до 14%. Сушка опила происходит в сушильном барабане за счет горячего воздуха (агент сушки), который попадает туда из теплогенератора с помощью дымососа. Агент сушки представляет из себя смесь воздуха и топочных газов, образующихся при сжигании. Топочный блок оборудован искрогасителем, предотвращающим попадание искр в сушильный барабан. Температура на входе в барабан до 400^оС (обычно 300 – 350); на выходе – 80 – 100^оС.

В результате в барабане, в потоке движущейся смеси горячего воздуха и сырья, происходит испарение влаги. Смесь сырья и пара из барабана попадает в циклон, входящий в состав пневмотранспорта. Там происходит отделение высушенного опила от пара: сырье осаждается и покидает циклон через шлюзовой затвор, а пар продолжает движение по воздуховодам пневмотранспорта и проходя через дымосос выбрасывается в окружающую среду.

Для линий от 1000 кг в час применяются теплогенераторы, работающие на опиле или щепе в автоматическом режиме - оператору необходимо только задать температуру, которую необходимо обеспечить на выходе.

Сушка сырья – один из самых ответственных участков пеллетной линии. Зачастую этому процессу не уделяют должного внимания, т.к. принято считать, что в линии гранулирования самое важное – гранулятор. Важность качества и надежности сушильного комплекса обусловлена тем, что исходная влажность сырья может существенно варьироваться – летом она может быть ниже 50% и сушка будет работать отлично, но в остальное время сырье может переувлажняться и быть существенно выше 55%. Причем зависимость производительности от относительной влажности не линейная, а идет по экспоненте. Т.е. если влажность 65%, а не 55%, то нужно испарить в 1,5 раза больше воды из сырья.

Кроме того, у переувлажненного сырья ухудшается процесс горения; теплогенератор может просто не выходить на проектные мощности, и ситуация с сушкой еще более усугубляется. Поэтому мы берем существенный запас по производительности для своих сушильных комплексов, и просим наших клиентов учитывать эти моменты при согласовании проекта, а также акцентировать на этом внимание при выборе оборудования, т.к. некоторые аналоги по паспорту достигают своей производительности при съеме влаги с 35% (фактически полусухое сырье, в природе редко встречающееся), а где-то ссылаются на абсолютную влажность, которая считается по другой формуле. При работе с древесиной всегда используется относительная влажность.

Участок измельчения

Состоит из пневматической молотковой дробилки, а также циклона со шлюзовым затвором. Молотковая дробилка работает «по принципу пылесоса» - засасывает сухое сырье, измельчает до необходимой фракции и подает с потоком воздуха на участок гранулирования. Циклон и шлюзовой затвор предназначены для осаждения измельченного сырья в бункер над гранулятором. Они необходимы для снижения уровня пыли т.к., если подавать сырье из дробилки напрямую в бункер-ворошитель, данная система будет пылить.

Участок гранулирования

Состоит из бункера-ворошителя и пресс-гранулятора.

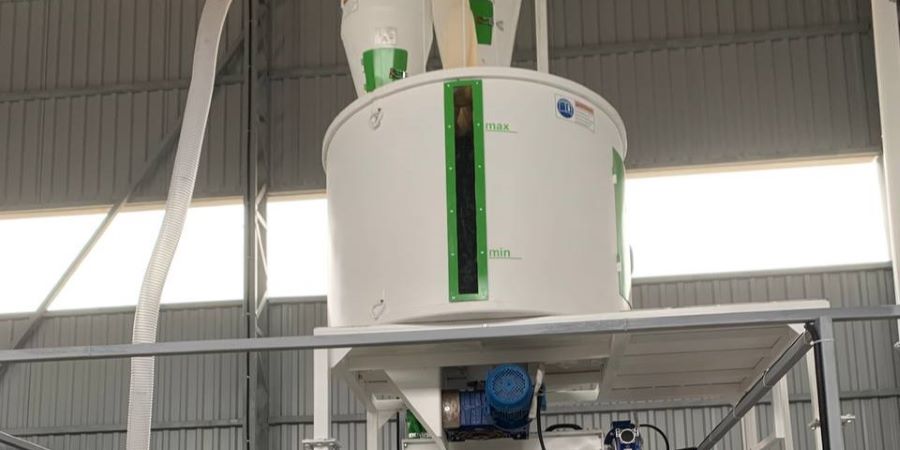

Бункер-ворошитель выполняет роль оперативного склада сырья (демпфера). Он необходим для согласования работы молотковой дробилки и пресс-гранулятора. Бункер оборудован ворошителем для того, чтобы опил не слеживался и не «зависал». Конструкция бункера и мощность привода подобраны оптимальным образом, чтобы избежать как слеживания продукта, так и перегрузки мотор-редуктора.

Это, в свою очередь, предотвращает нежелательные остановки и простои всей линии, что бывает при использовании некачественных аналогов. Любая пеллетная линия представляет из себя цепочку, и остановка какого-либо элемента вызывает остановку всего производства, поэтому для ALB Group нет мелочей в линии, важен каждый ее элемент.

Непосредственное формирование пеллет происходит в пресс-грануляторе – гранулы образуются при прохождении подготовленного сырья через отверстия матрицы, куда они продавливаются с помощью пресс-вальцов. Имеются две серии производимых ALB Group грануляторов – собственная линейка ALB, а также линейка на базе советского ОГМ-1,5. Часть комплектующих (литье, шестерни) – заказываются на российских заводах, матрица – немецких производств (GRAF или Münch) или итальянского производства (General Dies), подшипники и РТИ – производства ЕС, все остальное собственного производства.

Данные особенности делают наши грануляторы более надежными в сравнении с аналогами, представленными на российском рынке. Кроме того, гранулятор имеет некоторые доработки, обусловленные спецификой̆ гранулирования топливных пеллет (трудногранулируемое сырье в сравнении с комбикормом). Эти доработки позволяют более эффективно подготавливать сырье в смесителе-кондиционере, обеспечивают удобство обслуживания всех рабочих элементов, эффективно удаляют пар из прессующего узла и т.д. – все эти нюансы в итоге влияют на производительность и качество конечного продукта.

Участок охлаждения и фасовки

Колонна охлаждения необходима для охлаждения пеллет после прессования. Гранулы после формирования имеют температуру порядка 80^оС, а также избыточную влажность. В колонне происходит продувание гранул воздухом из окружающей среды, в итоге они остывают до температуры приближенной к температуре окружающей среды, а также удаляется избыточная влажность. Если этого не сделать, гранулы начнут преть и рассыпаться.

Подача гранул на участок охлаждения осуществляется с помощью ленточно-скребкового конвейера. Фасовка осуществляется в биг-бэги и/или в мешки от 5 до 50 кг, для чего устанавливается полуавтоматический весовой дозатор. Наши опытные менеджеры знают все нюансы технологий и с радостью подготовят профессиональное индивидуальное предложение, решающее именно ваши задачи!

Теплогенератор

Предназначен для производства сушильного агента (смеси воздуха и топочных газов), благодаря которому в дальнейшем происходит сушка сырья. Теплогенераторы ТГ работают в автоматическом режиме; сырьем служат древесные опил и щепа.

Тепловая мощность: 1 – 2,5 МВт

Сушильный барабан

Здесь происходит непосредственная сушка сырья. Поток горячего воздуха, двигаясь через сушильный барабан, постепенно перемещает сырье, в процессе чего происходит испарение избыточной влаги. Барабан вращается на роликах, а также его конструкция имеет специальные лопатки, отбойные плиты и (у некоторых моделей) – несколько контуров. Все эти конструктивные особенности необходимы для качественной равномерной сушки сырья.

Производительность: 500 – 2500 кг/ч

Дробилка серии ДМ

Предназначена для предварительного измельчения щепы до фракции, подходящей для эффективной сушки. Возможно также использование после сушильного комплекса для финального измельчения сырья перед гранулированием – данное решение будет более технологичным и надежным, чем использование пневматических дробилок, но скажется на увеличении бюджета. Дробилки ДМ работают только в комплекте с пневмотранспортом, обеспечивающим их разгрузку.

Производительность: 700 – 2500 кг/ч
Мощность: 22 – 75 кВт

Пресс-гранулятор

Ключевой и наиболее дорогостоящий узел данной технологии, в котором происходит непосредственное формирование гранул. Применяются грануляторы серий ALB и ОГМ-1,5М – в зависимости от требуемой производительности. Серия ALB – клиноременный, ОГМ – редукторный. Крышка прессующего узла, смеситель и дозатор выполнены из нержавеющей стали, что значительно продлевает их срок службы.

Производительность: 500 – 2000 кг/ч
Мощность: 55 – 150 кВт

Колонна или блок охлаждения

Необходимы для охлаждения готовых гранул. Включают в себя стол рассева, обеспечивающий отделение несгранулированной части от готового продукта. В зависимости от уровня автоматизации бывают с ручной и автоматической разгрузкой. Блок охлаждения отличается от колонны наличием дополнительной аспирации (циклон и шлюзовой затвор), снижающий уровень пыли.

Производительность: 500 – 3000 кг/ч
Мощность: 13,5 – 26,5 кВт
