Шлюзовой затвор - устройство, принцип и особенности работы

все статьи

Мы расскажем, как устроен этот элемент, каков принцип его работы, о некоторых нюансах его эксплуатации.

Если вы подбираете шлюз для вашей системы пневмотранспорта, рассмотрите шлюзовые затворы АЛБ Групп нашего собственного производства.

шлюзовой затвор для циклона

Подробно о преимуществах наших шлюзов - на сайте https://kombi-albnn.ru/shluzovik

Для чего используется шлюзовой затвор?

Элемент устанавливают на месте выгрузки сыпучих материалов из систем с пониженным или повышенным давлением. Это может быть циклон, участок пневмотранспортной системы, фильтр, бункер или силос. Шлюзовик позволяет выгрузить сыпучую массу и не пропустить при этом воздух в зону с пониженным/повышенным давлением. Прибор может работать непрерывно.

Шлюзовой затвор для сыпучих материалов применяется в пневмотранспортных системах в аграрной, пищевой, химической промышленности. Агрегат широко используется на предприятиях по переработке зерна, к примеру, на выходе из циклона.  На заводах по гранулированию органических отходов он играет немаловажную роль, поскольку подходит для перемещения как мелкофракционного сырья, так и готовых гранул. Также ШЗ применяют в системах теплоснабжения, водоснабжения и водоотвода.

Вторая роль устройства - дозировка материала, которая возможна благодаря работе многосекционной крыльчатки. С помощью ШЗ можно перекрыть поток материала, перенаправлять его по разным магистралям, соединить несколько потоков, сбросить излишки сырья.

Устройство шлюзового питателя

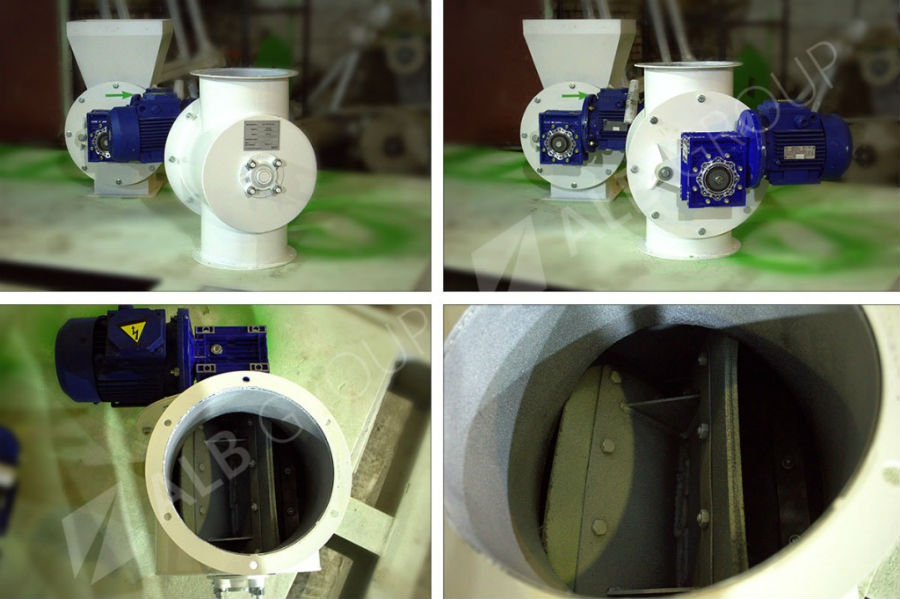

шлюзовой роторный питатель

Основные составные части:

  • Корпус цилиндрической формы с боковыми крышками.

  • Крыльчатка - основной элемент, представляющий собой ротор с лопастями внутри корпуса. Именно он обеспечивает запорно-дозирующую функцию прибора. Прибор иногда называют роторным питателем или роторным клапаном.

  • Мотор- редуктор, который задает обороты на шпинделе крыльчатки и регулирует скорость вращения.

  • Подшипниковая опора.

  • Подсоединения к транспортной системе.

Секцию между лопастями ротора называют карманом. Размер шлюзового питателя и его карманов подбирают в зависимости от размера фракций перемещаемого вещества.

Также существуют варианты особого исполнения:

  • система автоматического продува;

  • взрывобезопасное исполнение редуктора;

  • теплоизолированный корпус, встроенный обогрев.

Принцип действия шлюзового питателя

Важный параметр при работе данного устройства - герметичность. Лопасти крыльчатки почти вплотную подходят к внутренним стенкам корпуса ШЗ, поэтому пространство для воздуха остается минимальным. Лопасти обычно имеют накладки из полиуретана или другого материала, которые обеспечивают минимальный зазор между их кромкой и внутренними стенками.

Принцип действия довольно прост.

  • Крыльчатка монтируется на валу с подшипниками, редуктор передает ей вращение.

  • Сыпучая масса падает вниз на выход из системы с измененным давлением.

  • Она попадает в карман вращающейся крыльчатки, которая прокручивает его вниз, как водяная мельница.

  • Сырье опадает вниз из выгрузного отверстия.

шлюзовой питатель для пневмотранспорта

Почти полное отсутствие зазора между корпусом и ротором дает разделить прямой и обратный потоки транспортной системы, участки которой имеют различное давление.

Производительность затвора зависит от объема карманов и частоты вращения ротора.

Преимущества и недостатки в эксплуатации

  • Легкость ремонта и обслуживании - шлюзовые питатели для пневмотранспорта просты в ремонте, их можно обслуживать на месте. Комплектующие к ним обычно доступны в магазинах. Легкий доступ во внутреннее пространство.

  • Удобство монтажа - шлюзовики отличаются компактными размерами, поэтому они подойдут для большинства транспортных систем.

  • Износостойкость - корпус из чугуна или нержавеющей стали, наружное расположение подшипниковых узлов, отличная центровка, возможность оперативно заменить стершиеся накладки на лопасти делают ШЗ надежным прибором с длительной эксплуатацией.

  • Плавная подача материала - сыпучее вещество бережно и равномерно подается вниз.

  • Устойчивость к температурным перепадам - возможность эксплуатации внутри помещения или на открытом воздухе.

  • Герметичность конструкции.

К недостаткам шлюзовых питателей можно отнести такие факторы:

  • Пропускная способность шлюза ограничена.

  • Внутренняя камера нуждается в регулярной прочистке от прилипших частиц сырья, которые приводят к трению лопастей и образованию зазоров между лопастями и стенками.

  • Необходимо периодически менять подшипники вала.

Шлюзовые затворы для сыпучих материалов от ALB Group с улучшенной конструкцией

Компания АЛБ Групп производит 6 моделей шлюзовых затворов для пневмотранспорта с производительностью от 30 до 280 м3 в час.

Мы реализуем устройства собственного производства, без посредников по оптимальным ценам для российского рынка.

Наша компания создала элементы с улучшенной конструкцией, которые обеспечивают герметичность системы на весь гарантийный срок работы и на более длительное время.

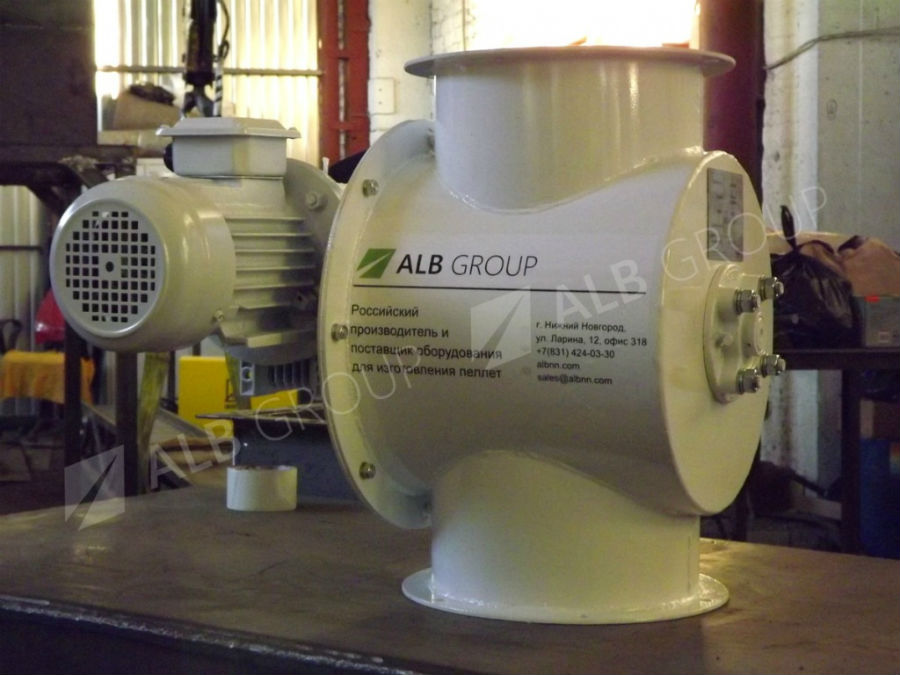

шлюзовой затвор для сыпучих материалов

Преимущества нашей продукции

Термостойкая металлическая крыльчатка с резинотканевой окантовкой

Такое решение предотвращает рост зазора между краем лопасти и внутренней стенкой корпуса в ходе непрерывной работы. За счет этого система сохраняет герметичность.

Взрывозащищенное исполнение мотор-редуктора

Роторные питатели от АЛБ Групп отвечают всем стандартам для производств с повышенными требованиями к безопасности.

Надежный, износостойкий корпус

Материалом может быть черный металл (Сталь 3) или нержавеющая сталь (AISI-304)

Идеальное соединение

Мы изготовим корпуса с фланцами круглой или квадратной формы, а также под нестандартные присоединительные размеры.

Антикоррозийная обработка

Стенки корпуса снаружи и внутри имеют антикоррозийное покрытие, которое устойчиво к ржавчине, а также к царапинам от потоков сырья с абразивными частицами.

Все модели шлюзовых затворов ALB Group с подробными характеристиками и ценами можно посмотреть на нашем промо-сайте. В течение короткого времени на сайте действует скидка 10% от указанной цены. Успейте заказать до конца акции!
