Барабанная сушилка для опилок и щепы

все статьи

Эти устройства широко распространены в России благодаря своей простой конструкции и эффективности. Сушильный барабан применяют не только для древесины, но и для других сыпучих материалов - лузги разных культур, песка и различного минерального сырья.


Если вы ищете сушильный барабан для опилок и щепы, мы рады предложить вам наши аппараты АВМ 0.65 и АВМ 1.5 c производительностью до 1200 и до 2500 кг в час по опилу.


Виды барабанных сушилок

Основное назначение устройства – сушка материалов с мелкой фракцией при помощи топочных газов или горячих воздушных потоков. Непрерывное воздействие вращения, ворошения и горячего воздуха позволяют быстро и равномерно испарить влагу из большого объема сырья.

Существуют различные виды барабанных сушилок, которые разделяются по следующим признакам:

Конструкция

  • Однопроходная (одинарная): такой агрегат имеет одинарные стенки, вдоль которых двигается влажное сырье. Он «прогоняет» массу через себя один раз.

  • Двуxпpoxoдная (двoйная) сушилка барабанного типа – имеет двойные стенки: внутреннюю и внешнюю полости. Материал, который прошел через центральную полость, направляется на прогон по внешней части. Таким образом, увеличивается время нахождения опилок в камере и достигается более высокое качество сушки.

  • Tpёxпpoxoдная (тpoйная) сушилка – аналогичное устройство с двумя рядами внутренних стенок. Материал прогоняется по длине барабана три раза.


Вид нагрева

  • Б.С. с прямым нагревом – опил внутри емкости напрямую обдувается топочными газами

  • Б.С. с непрямым нагревом – в топочном блоке или теплогенераторе идет нагрев воздуха, который затем становится агентом сушки.

Устройства с непрямым нагревом, в свою очередь, делят на прямоточные, противоточные и комбинированные.

  • Прямоточные барабаны направляют ток воздуха и материал в одну сторону. Такая конструкция наиболее широко распространена.

  • Противоточные - направляют поток воздуха навстречу материалу.

  • Комбинированные - воздушные потоки направляются навстречу друг другу, всесторонне просушивая сырье.

Устройство барабанной сушилки

Барабан – это горизонтально установленный цилиндр из листовой стали толщиной до 2 см. В диаметре он может насчитывать 1 до 3 метров. Длина цилиндра – от 6 метров. Устройство часто устанавливается с уклоном 3-5% на опорные ролики. Один из роликов оснащен контроллером, который оповещает об изменении положения камеры. С одной стороны к камере подключен топочный блок, с другой стороны материал принимает разгрузочная камера.

Вращение барабана осуществляется при помощи закрепленной в середине камеру венцовой шестерни, которая соединяется с ведущей шестерней и приводом. За минуту устройство проделывает до 8 полных оборотов. Внутри различные по конструкции барабаны могут иметь рельеф, мешалки, выступы, которые помогают ворошить сырье, разбивать слежавшиеся комки, продвигать их вперед к разгрузочному люку.

Устройство барабанных сушилок предполагает внешнюю загрузку сыпучих материалов. Для этого обычно используются шнековые или скребковые транспортеры.

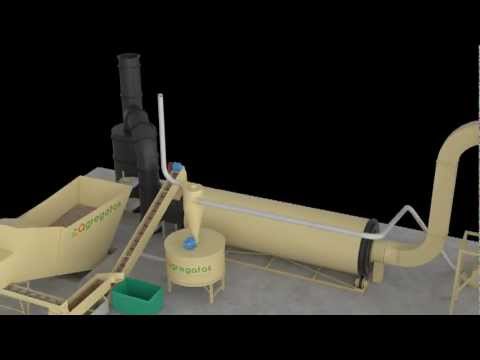

Сушильный барабан: видео схема работы сушильного комплекса

Принцип работы барабанной сушилки

Итак, щепа и опил загружаются в камеру и начинают под наклоном перемещаться по стенкам вниз по направлению к разгрузочному отсеку. Внутренние лопасти и рельефы барабана разбивают слежавшиеся комки сырья. Из топочной камеры или из теплогенератора внутрь цилиндра нагнетается нагретая до 600-700 °С газо-воздушная смесь. Она обдает материал и нагревает его. Влага непрерывно испаряется. Просушенный материал выгружается через люк. После прохода через камеру газы охлаждаются до температуры 80-120° С и далее направляются в циклон. Там из них выделяется древесная пыль и загрязняющие воздух вещества.

Для контроля сушки требуется один оператор. Необходимо отслеживать баланс температуры и объема древесной фракции: при повышенной t подается большее количество щепы или снижается t на входе. И наоборот, при t на выходе ниже среднего оператор повышает ее на входе или снижает объем щепы.

Преимущества сушильных барабанов для щепы

Барабанная сушилка для сыпучих материалов – несомненный лидер в своем классе. Эта технология используется традиционно, она отлично изучена и не обещает владельцу пеллетного бизнеса неприятных сюрпризов.

Недостатки барабанной сушилки

В качестве недостатков агрегата обычно называют его большие размеры. Такую конструкцию непросто транспортировать и установить в общей цепи комплекса. Проблемы с габаритами решаются с помощью секционных конструкций, которые позволяют без труда перевозить и собирать барабан на месте установки.

Еще один недостаток – высокая цена устройства за счет металлоемкости и сложности производства.


Безопасность сушильного комплекса

При организации комплекса сушки уделите особое внимание пожарной безопасности. Сочетание высоких температур и горючих материалов может привести к возгоранию при различных дисбалансах. Поэтому стоит пойти на следующие меры:

  1. Установить надежную систему пожаротушения, рассчитанную на залив барабана, циклонов и резервуара с просушенным сырьем.
  2. Оператор должен следить, чтобы устройство не останавливалось при высоких температурах, а если такое произошло – активировать систему тушения, залив барабан водой.
  3. Надежно закрепить конструкцию с помощью фиксаторов, чтобы он не сошел с опорных роликов.
  4. Исключить попадание в камеру крупнокусковых отходов. Они имеют легко могут загореться внутри камеры, а также забить транспортер на выгрузке.
  5. Комплекс должен быть автоматизирован, а данные о параметрах работы и по температуре должны заноситься в архив.
  6. Важно контролировать объем и скорость поступающего горячего воздуха. Возгорания возможны как при низкой, так и при слишком высокой скорости воздушных потоков. Объем и скорость воздуха зависят от времени года и от влажности сырья. Например, зимой сырье требуется дольше держать в камере для достижения нужной сухости. Контроль потока воздуха происходит за счет переключения скорости вентилятора или с помощью регулирующей заслонки на дымососе.

Сушильный барабан для опилок и щепы от АЛБ Групп

Наша компания выпускает сушильные барабаны АВМ 0.65 и 1.5. Агрегаты АВМ – наиболее востребованные в пеллетном бизнесе, поскольку они отлично справляются со своими задачами: просушивают щепу с 50% до 8-12% влажности.

  • Однопроходные сушильные барабаны АВМ от АЛБ имеют длину цилиндра 5 и 11,5 м. Возможно изготовление на заказ под ваши запросы.

  • Обеспечена возможность контроля температуры теплоносителя как на входе, так и на выходе из барабана, что обеспечивает стабильно высокие результаты процесса сушки.

  • Оборудование для производства пеллет изготавливается с применением высокоточной лазерной резки, что обеспечивает выверенную геометрию агрегата. Вследствие этого исключаются перекосы при вращении, которые обычно ведут к поломке.

АЛБ Групп имеет значительный опыт в организации сушильных комплексов.

Обязательно задайте нам вопросы по поводу барабанных сушилок АВМ и их работы!

Пишите в контактную форму или звоните по телефону +7 (495) 769-38-97, мы обязательно ответим в течение часа.
