Виды конвейеров для сыпучих материалов

все статьи

Мы расскажем, какие бывают основные типы транспортеров для сыпучих материалов для использования в пеллетном и комбикормовом производстве. Все эти устройства компания АЛБ Групп выпускает собственноручно с подстройкой под параметры и цели заказчика.

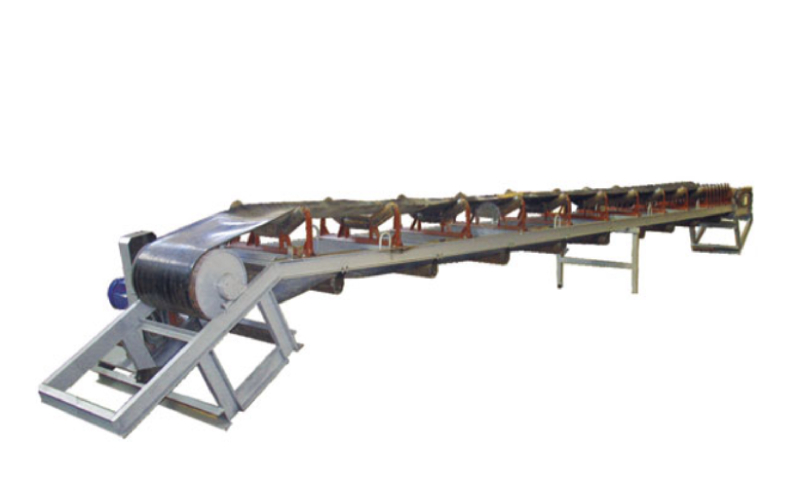

Ленточный конвейер

Ленточный конвейер – распространенное решение для перемещении насыпных и кусковых грузов.

Его несущий орган – лента, натянутая между приводным и натяжным барабанами, которая движется по роликовым опорам. От формы и расположения роликоопор зависит форма ленты: плоская или в виде желоба. Возможно как плоское, так и наклонное расположение трассы. Груз лежит на месте и движется к точке назначения вместе с лентой. Натяжная станция (грузовая, винтовая) регулирует силу натяжения полотна. Материал поступает на ленту с направляющего лотка или воронки, а разгружается лента через концевой барабан при помощи плужкового или барабанного сбрасывателя.

Преимущества ленточного конвейера в том, что он надежен в эксплуатации и может перемещать крупные объемы сырья – от нескольких тонн в час. Такую ленту устанавливают на участки со сложным сырьем: тяжелым, имеющим большой процент влажности.

В пеллетном и комбикормовом бизнесе ленточный конвейер для сыпучих материалов устанавливается на участке приемки исходного сырья, которое подается на первичное измельчение или сушку – к молотковой дробилке, а далее - к сушильному барабану.

Шнековый транспортер

Шнек, или винтовой конвейер - это транспортер для сыпучих материалов мелкой фракции, который может располагаться как в горизонтальном, так и в наклонном положении.

Конструкция состоит и закрытой металлической трубы, внутри которой оборачивается вал с винтовыми лопастями. При вращении сырье продвигается вверх по винту. Транспортеры большой длины изготавливают из отдельных секций по 2-4 м, в диаметре желоб может быть от 10 до 60 см. Преимущества такого конвейера – возможность передавать сырье с обилием пыли между закрытыми системами. Недостаток – износ металлического корпуса и дробление сырья при транспортировке.

В линиях гранулирования шнековый транспортер используется до участка прессования:

для загрузки и разгрузки сушильного барабана (щепа/стружка),
подачи сухой щепы/опила на роторную дробилку,
передаче измельченного сырья в бункер гранулятора.

В комбикормовой линии шнеки участвуют в транспортировке исходных компонентов на дробление (если нет пневматической системы забора зерна), а также нередко соединяют смеситель кормов и бункер-накопитель гранулятора.

Скребковый транспортер

Ленточно-скребковый конвейер по принципу работы похож на роликовый. Этот вид транспортеров для производства пеллет и гранулированного комбикорма ускоряет передвижение груза за счет скребков-ограничителей, которые имеют различную форму: округлые, трапециедальные, прямоугольные.

В стандартном исполнении от АЛБ Групп это лента с прямоугольными скребками и гофрированным бортом. Она принимает раскаленные гранулы, только что вышедшие из гранулятора, и переносит гранулы в колонну охлаждения. Механика транспортера позволяет бережно переносить груз, не дробя его.

Обычно устройство исполняется под требования заказчика: с европейской полиуретановой лентой или российской лентой БКНЛ с металлическими скребками; с открытым или закрытым корпусе. Производительность варьируется от 3 до 6 тонн в час.

Нория

Ковшовый ленточный элеватор, или нория, представляет собой вертикально установленную замкнутую ленту с ковшами по всей ее длине. Ковши непрерывно движутся вкруговую вверх и вниз: они подхватывают сыпучие грузы внизу, возносят их к верху и, переворачиваясь через головку, высыпают содержимое в приемный бункер. Подробнее об этом устройстве можно прочесть в нашей статье о зерновых нориях.

Нории устанавливают на линии производства пеллет или комбикорма тогда, когда нужно доставить груз вертикально на большую высоту. В большинстве случаев нории используются для перемещения готовых гранул из охлаждающей колонны в емкость фасовочного дозатора.

Особенности норий от АЛБ Групп:

Модульная конструкция норий от АЛБ Групп позволяет легко модифицировать их под условия Заказчика.
Ковши изготавливаются из стали СТ-3, но также возможно исполнение из нержавеющей или оцинкованной стали.
Устанавливается лента БКНЛ или пищевая лента с пластиковыми или металлическими ковшами на выбор.
Опционально установка устройства контроля схода ленты (УКСЛ).

Купить транспортер для сыпучих материалов

АЛБ Групп - нижегородский завод по производству промышленного оборудования. Все наши основные типы конвейеров подходят не только для опилок и зерна, но так же для широкого ряда мелкофракционных и кусковых грузов. Мы готовы изготовить любое устройство на заказ под ваши размеры, также из наличия можно купить конвейер для сыпучих материалов типовых размеров.

Цена транспортеров для сыпучих материалов рассчитывается в зависимости от его параметров.
